3DCAD（スリーディーキャド）は、3次元CADとも呼び、パソコンで立体をつくる設計の道具であり、立体形状をつくることを「モデリング」と言い、出来上がった形状を「3Dモデル」、「3Dデータ」等と呼びます。CAD=Computer Aided Design（ｺﾝﾋﾟｭｰﾀによる設計支援）
3DCADで何ができるの？
・3Ｄモデルの作成ができ、形状修正がパラメータの数値変更でできる。
・3Dモデルでの設計検証（干渉、重量、組立、動作）ができる。
・3Dモデルから補足図面（三面図、断面図、アイソメ図等）が容易に作成できる。
・3DモデルをCAMやCAE、3Ｄプリンタ、3Dスキャナに活用できる。
逆に2DCADに置き換えると、
・2D図面の修正は、パラメータの数値変更で連携的にできない。
→寸法変更は、図面全体の書き直しになる。
・2D図面での設計検証（干渉、重量、組立、動作）ができない。
→人間の頭の中で想像する必要があったり、計算する必要がある。
・2D図面から補足図面（三面図、断面図、アイソメ図等）が容易に作成できない。
→人間の頭の中で想像して描くしかない。
・2D図面を3Dプリンタ、3Dスキャナなどの3Dツールに活用できない。
アセンブリ機能
3DCADは、部品をモデリングして、それらを組み立てる「アセンブリ」という考え方があります。自分の設計した部品を実物の試作品を作成することなく、コンピュータ上（仮想空間）で組立てて、検証を行うことができます。

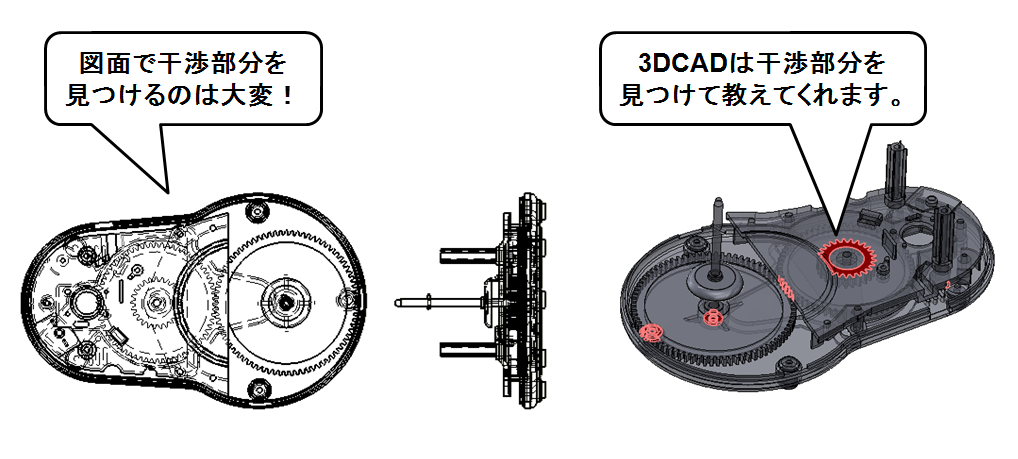

干渉チェック
部品組立て時、製品の動作時に部品同士が干渉しないか確認できます。

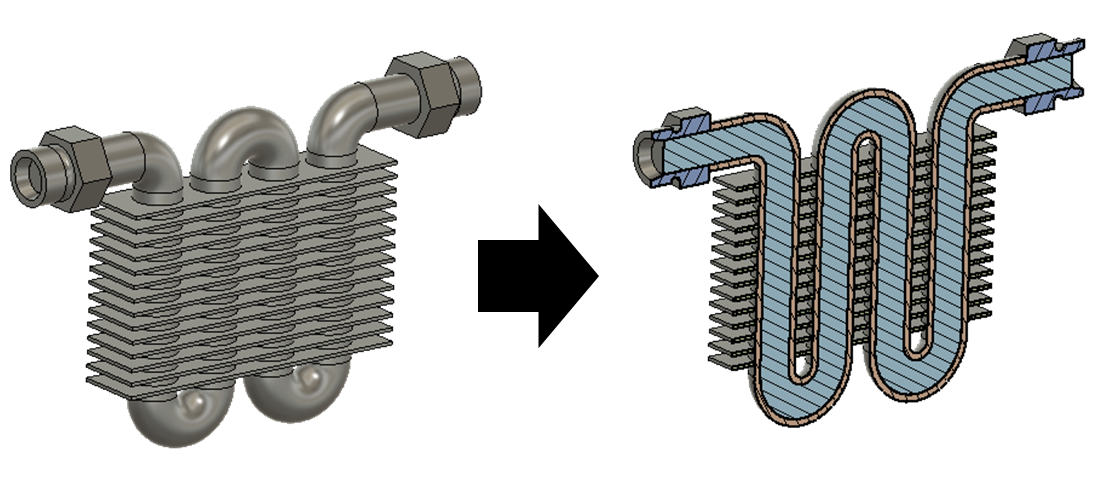

断面チェック
断面をリアルタイムで切りながら、形状を確認できます。

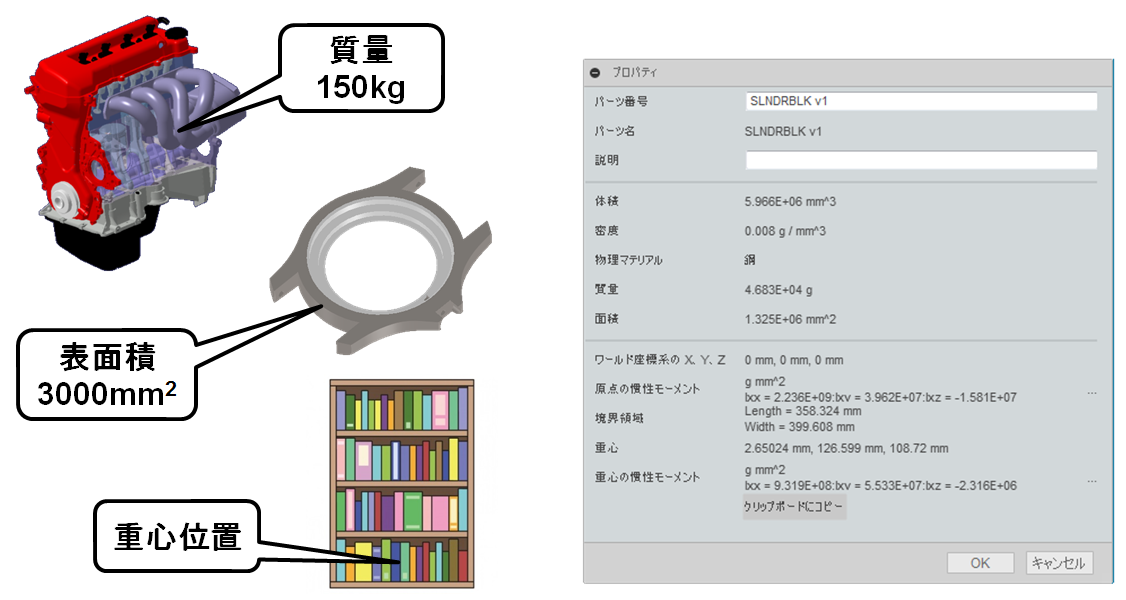

物理量の測定
距離、面積、体積、質量、重心位置など（マスプロパティ）を測定できます。

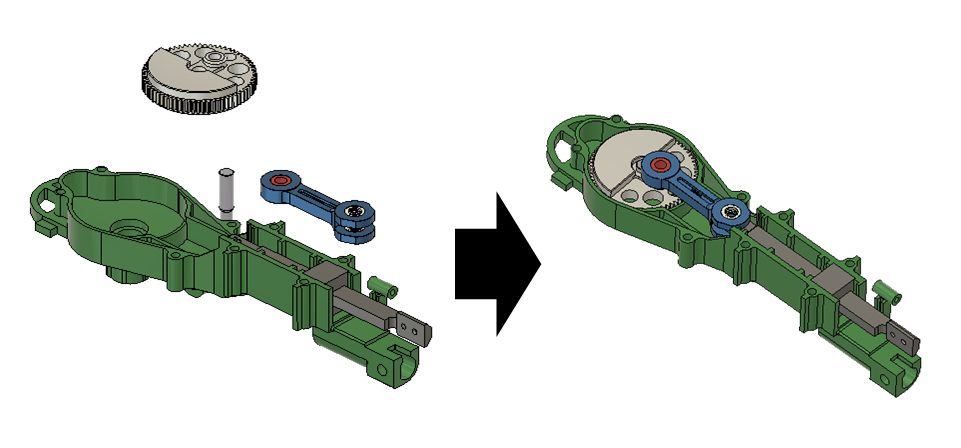

組立検証
組み立て方向や手順を確認することができます。
動画を作成できる3DCADもあります。
動画を作成できる3DCADもあります。

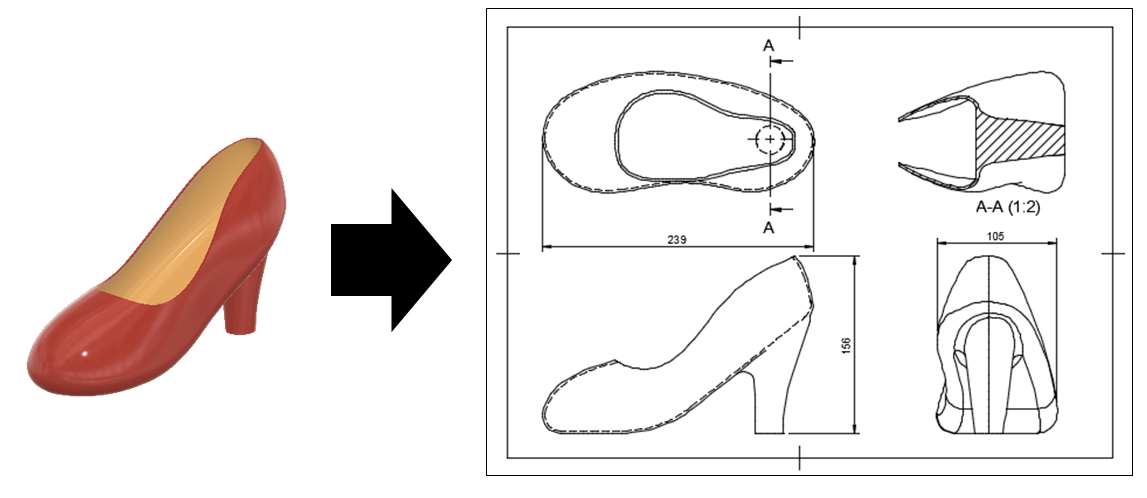

図面作成
3Dモデルを投影して、2DCADでは表現しにくい形状でも、簡単に三面図、断面図などを正確に作成できます。

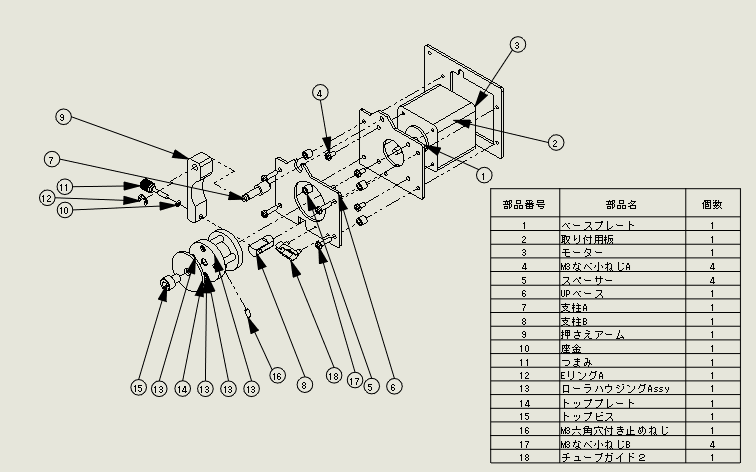

部品表
設計した製品の部品表を自動で作成できます。

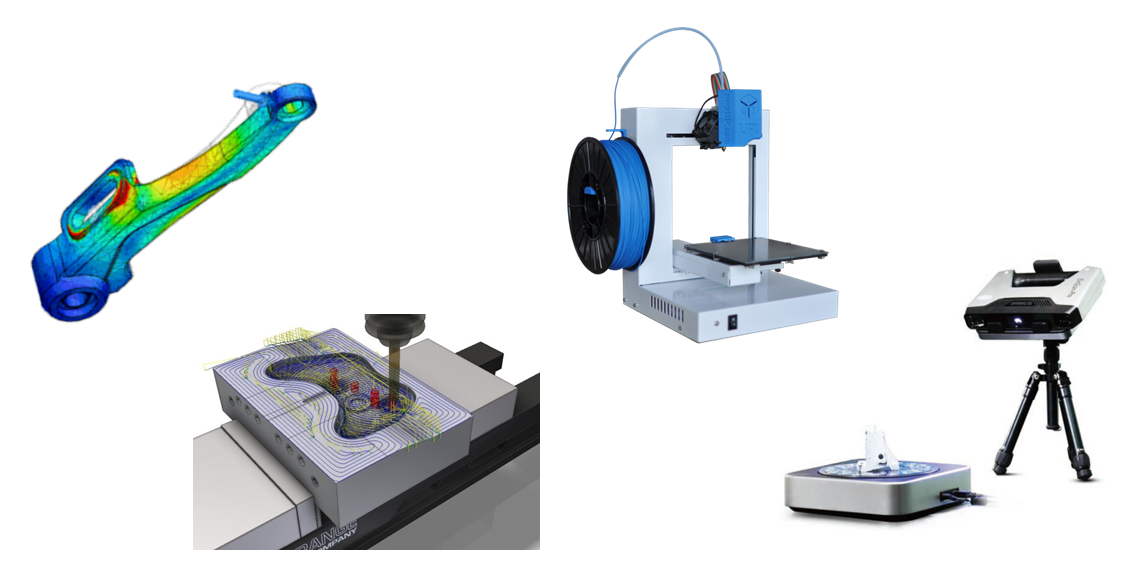

3Ｄデータの活用
CAE、CAM、3Dプリンタ、3Dスキャナなどの3Dツールと連携して、3Dモデルデータを活用することができます。

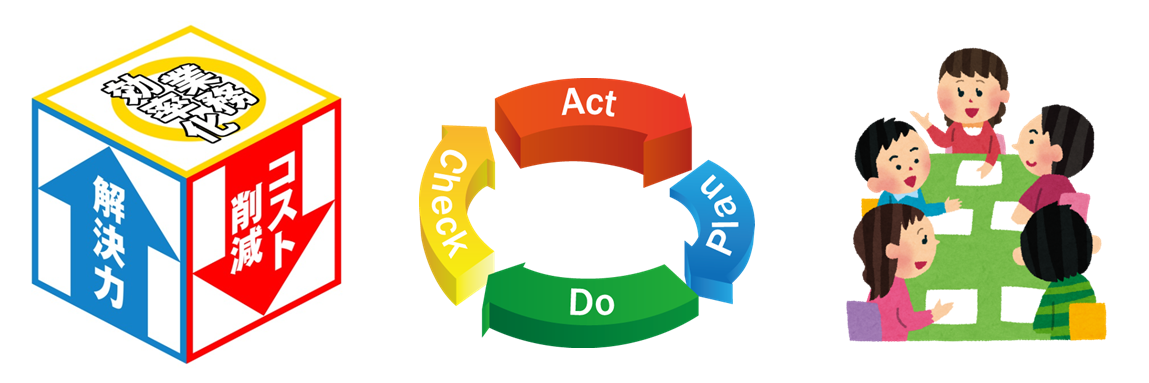

3DCADのメリット
・設計作業の効率化
・試作、加工、生産など後工程の効率化
・社内外のコミュニケーション力の向上
・試作、加工、生産など後工程の効率化
・社内外のコミュニケーション力の向上
CADの落とし穴
①操作の習得に時間がかかるため、購入後すぐには使えない
例1：日々の業務に追われて全く触っていない。
例2：利用、運用方法が理解できずに挫折して全く使っていない。
例3：2Dと3Dの併用が上手くいかず、業務量が増えてしまった。
②CADソフトによっては、毎年保守費用がかかる。
③そもそも高額で導入できない。
例1：日々の業務に追われて全く触っていない。
例2：利用、運用方法が理解できずに挫折して全く使っていない。
例3：2Dと3Dの併用が上手くいかず、業務量が増えてしまった。
②CADソフトによっては、毎年保守費用がかかる。
③そもそも高額で導入できない。
3DCADの導入にあたって
3DCADを導入する目的を明確にしましょう！
貢献度の明確化（Plan）
Before/Afterの姿・・・設計スピードUP、不具合・ミス減、品質UPなど
役割を明確化（Do）
現在の業務プロセスの中に、どのように組み込まれるのか
誰の作業が、どのように変わるのか
運用の明確化（Check）
誰が評価を行い、継続的な運用を行うか
いつ、どのタイミングで、どんな評価をするか
3DCADを学ぶにあたって
2DCADを使用していた方は、従来の延長ではなく、新しい考え方で取り組んでいきましょう。
2DCADと3DCADの違いを整理しましょう。
2DCADは線を描く作業を電子化したもので、3DCADは形状そのものをパソコンの中にモデル化し組み立てる道具です。
2Dと3Dとでは、作業プロセスが変わってきます。
3DCADの特性を理解して、上手く活用していきましょう。
2DCADと3DCADの違いを整理しましょう。
2DCADは線を描く作業を電子化したもので、3DCADは形状そのものをパソコンの中にモデル化し組み立てる道具です。
2Dと3Dとでは、作業プロセスが変わってきます。
3DCADの特性を理解して、上手く活用していきましょう。
